深圳市宝维智能科技有限公司

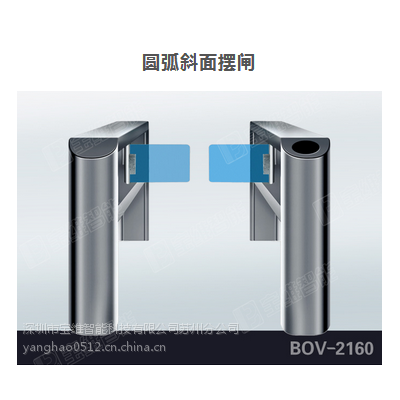

产品名称：速通门***摆闸     产品型号：BOV-2166

产品资料：

1、设备简介
宝维智能速通门摆闸一款针对人员通道进行智能管理的***科技产品，该产品采用工业级电路控制系统以及人性化科学的机械传动设计。该产品***、功能***、设计人性化、档次高，主要用于地铁、码头、会所、智能大厦、别墅小区、宾馆大堂等***且人流量集中的场所。
该设备兼容各种门禁识别系统设备，感应卡门禁、生物识别门禁、静电测试门禁等通过与摆闸的简单对接，即可实现智能化通道控制与管理。

2、主要功能及特点
2.1标准产品功能特点：
★可与多种读卡设备相挂接，接收继电器开关信号工作。
★可外接开关按钮或遥控，实现单向或双向控制通行。
★具有自动复位功能，当摆臂打开后，在一定的延时后自动闭合（延时分2S、5S、10S、60S可调）。
★机械防夹：主要是依靠闸机的本身机械的合理设计实现机械防夹，当人体或物体阻碍摆臂运行时，系统会自动检测并停止运行，摆臂摆动的力度小，不会伤人或物。
★人性化的自我保护：
A、当人体或物体阻碍摆臂运行时，系统连续检测1-5次，每次5秒，如还未解除阻碍时，系统自动停止在常闭状态，此时部分器件处于休眠状态，有效避免烧坏原器件。当接收到下一次有效通行指令时，系统又自动恢复正常。
B、当系统不能正常检测复位信号时（即摆臂打机箱），系统自动检测1-5次，每次5秒，如一直不能检测到复位信号，此时摆臂自动回到正常锁死状态。（此项保护功能说明：即使复位光偶损坏，系统仍可坚持使用，不会出现烧坏电路或电机的现象。）
★开关速度0.8-2秒可调：分16个档位，根据要求自由调节开关闸速度。
★常开、常闭可调：可通过外接按钮或遥控轻松实现常开、常闭模式的切换。
★断电常开，断电后系统自动让摆臂处于开启状态，摆臂开启方向可调。
★高亮度指示灯：可在白天或阳光照射下仍然清晰可见。
★人性化的通行指示：平时红外禁行灯，当有人合法通行时绿箭头闪烁，通行完毕自动恢复。
★摆臂同步可调（针对双摆情况）。

2.2可扩展功能：
1）声、光报警功能，含非法闯入报警，防夹报警等；
2）红外防夹、逻辑判断，自动复位功能；
3）计数功能（正反向相减）；
4）摆臂加长或缩短。

3、主要结构和配置（按单台计）
不锈钢机箱1个、有机玻璃摆臂2块、主控制板1块、限位开关3个、电源1个、电机1个、机芯及传动部分1套。

4、标准技术参数
★机箱尺寸： 1400长*190宽*980高（MM）
★通道宽： 600mm(标准)，可适当加长或缩短
★重量： 约45Kg
★摆臂传动角度：180度
★机箱材料及制作工艺： ***304号不锈钢板材，裁剪、切割、折弯、焊接、打磨、抛光等
★接入电压： AC220±10% V,50HZ
★驱动电机： 直流电机 36W/24V
★无故障次数（摆动次数）：500万次
★电机转速： 1600转/分
★LED指示灯： 1-2个
★通行速度： 40人/分钟（常开），25-30人/分钟（常闭）
★闸门开、关时间： 1-2秒
★上电后进入通行状态所需时间： 3秒
★出现故障后的自动复位时间：10秒
★工作环境：室内、室外（建议搭雨棚）
★适应温度：温度：-30℃—— 80℃
★适应湿度：湿度：5％—— 90％
